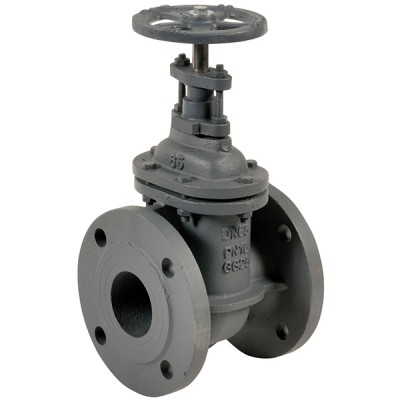

Les vannes à volant en fonte - tige de filetage intérieur de la marque Sferaco peuvent supporter une pression maximale de 10 bars ainsi qu'une température de 90°C.

pourquoi choisir une vanne sferaco ?

Pour leur utilisation !

Les vannes à volant fonte - tige à filetage intérieur sont des vannes en métal idéales pour une pose sur des réseaux d'adduction d'eau, d'assainissement et de chauffage. Les températures minimales et maximales supportées sont de - 10°C à +90°C pourune pression maximale supportée de 10 bars.

Les dimensions des vannes à volant fonte - tige à filetage intérieur

DN	40	50	65	80	100	125	150	200	250	300
L	140	150	170	180	190	200	210	230	250	270
H	245	255	277	303	340	387	454	538	629	730
Ø V	130	130	130	150	185	185	195	225	245	285
Poids (en kg)	9.3	11.2	14	18.8	25	35.5	47	68	139	160
Ø C	80	102	124	140	158	188	212	268	320	370
Ø D	150	165	185	200	220	250	285	340	395	445
Ø K	110	125	145	160	180	210	240	295	350	400
Nb x Ø L	4 x 19	4 x 19	4 x 19	8 x 19	8 x 19	8 x 19	8 x 23	8 x 23	12 x 23	12 x 23
b	16	16	16	17	17	18	20	21	23	24
e	2	2	2	2	2	3	3	3	3	4

CARACTÉRISTIQUES TECHNIQUES DES

vannes à volant fonte - tige à filetage intérieur

Dimensions	DN 40 au DN 300
Raccordement	A brides PN10 R.F
Température mini	- 10°C
Température maxi	+ 90°C
Pression maxi	10 bars
Caractéristiques	Tige et volant tournants non montants Tige à vis intérieure Siège laiton
Matière	Corps fonte EN GJL-250

Normalisations

- Fabrication suivant la norme ISO 9001: 2008.

- DIRECTIVE 2014/68/UE : CE N° 0038.

- Catégorie de risque III module H.

- Tests d’étanchéité suivant la norme EN 12266-1, taux B.

- Écartement suivant la norme EN 558 série 14 ( DIN 3202 F4 ).

- Brides R.F. suivant la norme EN 1092-2 PN10.

- Conception suivant la norme DIN 3352.
