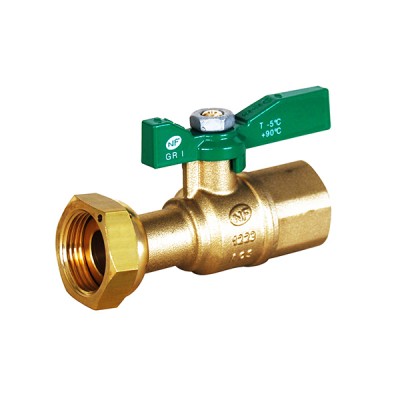

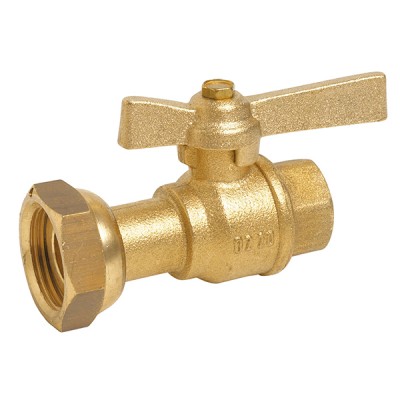

Les vannes à sphère en matière laiton droite pour compteur ACS de la série 642 sont divisées en deux modèles: un doté d'une manette papillon en aluminium recouverte de peinture époxy rouge et l'autre doté d'une manette papillon en laiton et recouverte de peinture époxy verte.

Pourquoi choisir des vannes laiton pour compteur ?

Pour leurs caractéristiques !

Les vannes laiton ou robinet de compteur de la série 642 sont dotées d'un écrou tournant pour vous simplifier leur mise en place. Dans cette série, vous avez deux modèles: les manettes vertes qui vous sont proposées en raccordement 1/2" ou 3/4" et qui sont utilisables sur des réseaux d'eau potable et sont fabriquées selon la norme NF. De plus, petite cerise sur le gâteau, elles vous sont livrées avec une garantie de 10 ans. Les autres dimensions sont quant à elles dotées d'une manette rouge, sont fabriquées selon la norme ACS et disposent de deux ans de garantie.

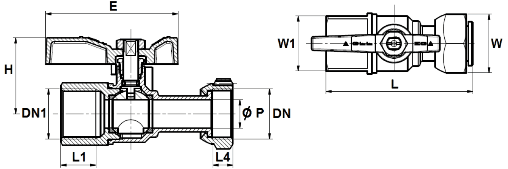

Les dimensions (en mm) des robinets compteur - écrou tournant - Manette papillon 2/3-1/3 - FF

DN	3/4"	3/4"
DN1	1/2"	3/4"
Ø P	15	15
L	80	80
L4	10	10
L1	17.5	18.5
E	70	70
H	40	40
W (sur plat)	32	32
W1 (sur plat)	24	30
Poids (en Kg)	0.270	0.280

CARACTÉRISTIQUES TECHNIQUES DES

robinets compteurs - écrou tournant - Manette papillon 2/3-1/3 - ff

Dimensions	DN 1/2" au 1"1/4
Raccordement	Écrou prisonnier BSP, femelle
Température Mini	- 10°C
Température Maxi	+ 120 °C
Pression Maxi	20 bars
Matière	Laiton

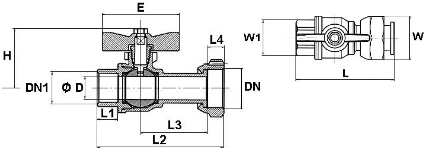

Les dimensions en mm des modèles DN 1"-3/4 au 1"1/2-1"1/14

DN	1"	1"	1"1/2
DN1	3/4"	1"	1"1/4
Ø D	20	20	32
L	78	79	102.5
L4	9	8.5	12
L3	47.5	48	64
L2	87	88	115
L1	12	13	17
E	60	65	65
H	49.75	57.5	69
W (sur plat)	37	37	53
W1 (sur plat)	31	37	46
Poids (en Kg)	0.447	0.467	0.976
