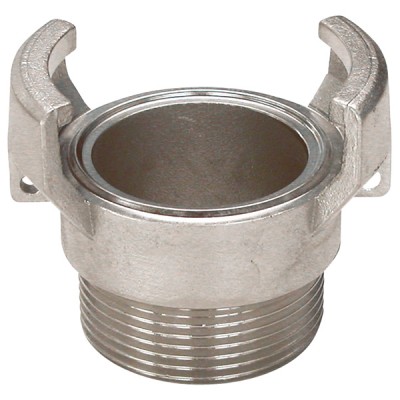

Demandez les raccords symétriques inox mâles sans verrou de la marque Sferaco pour raccorder deux tuyaux entre eux sans risques de rupture causées par la pression.

Les dimensions des raccords symétriques inox mâles sans verrou

Raccord symétrique

DN	20	25	32	40	65	80	100
Ø B	32	37	42.5	55	84	103	123
F	3/4"	1"	1"1/4	1"1/2	2"1/2	3"	4"
Ø E	20	26	30	40.5	66	79	100
Ø C	20	26	30	40.5	67	82	100
L1	37	43	43.5	53	65	78	83
L2	19.2	19.7	21.5	27.5	34	39	42
L3	12	13	13.5	15	20	24	25
Poids (Kg)	0.09	0.15	0.26	0.29	0.74	0.93	1.53

CARACTÉRISTIQUES TECHNIQUES DES

raccords symétriques inox mâles sans verrou

Dimensions	DN 20 à DN 100
Température minimum	- 10 °C
Température maximum	+ 180 °C
Pression maxi	16 bars
Caractéristiques	Raccords en inox Joint NBR blanc
Construction	Norme NF-E 29572
Taraudage et filetage BSP

Tableau des correspondances de dimensions

DN (mm)	Ø (mm)	Pouce (")
20	20/27	3/4
25	26/34	1
32	33/42	1 1/4
40	40/49	1 1/2
65	66/76	2 1/2
80	80/88	3
100	102/114	4
