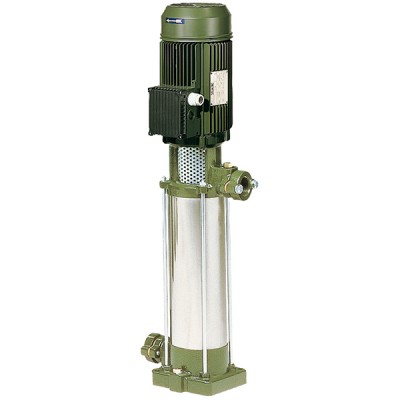

La pompe KV fait partie de la gamme des pompes centrifuges multicellulaires verticales de la marque Dab. Fort en innovation, la marque vous propose la pompe KV pour la distribution et la surpression d’eaux claires.

POURQUOI CHOISIR les pompes multicellulaires verticales dab ?

Pour leur fabrication tout en ligne!

La pompe KV est avant tout une pompe électrique centrifuge. Cette pompe est aussi dite multicellulaire verticale, car elle possède plusieurs turbines montées sur un axe vertical.

La pompe KV monophasée de chez Jetly est fabriquée « in-line » : tout en ligne, c’est pourquoi elle est souvent recommandée lors de la réalisation de groupes de surpression pour petites et moyennes installations n’ayant pas beaucoup de place.

Une gamme KV très silencieuse au rendement élevé!

Elles peuvent être utilisées dans les domaines les plus variés tels que :

- L’alimentation de chaudière,

- la circulation d'eau chaude,

- le transfert de condensats et eau de refroidissement,

- les groupes anti-incendie ou de lavage,

- l’alimentation d'eau potable et de réservoirs sous pression,

- l’installation d'irrigation par aspersion ou goutte à goutte.

Le fonctionnement extrêmement silencieux, le rendement élevé, la fiabilité et la robustesse sont le résultat de recherches approfondies qui permettent de proposer un produit de haute qualité.

LES PLUS DES pompes de surface de marque dab

+ Silencieuse

+ Rendement élevé

+ Fiabilité

+ Robustesse

CARACTÉRISTIQUES TECHNIQUES DES pompes multicellulaires KV

Tension	Monophasée ou triphasée selon version
Matériau corps de pompe	Fonte
Matériau turbine	Technopolymère
Type d’habitation	Maison individuelle
Nombre de turbines	De 4 à 18 selon version

Informations techniques :

- Corps d'aspiration, corps de refoulement et support moteur en fonte traitée anti-corrosion y compris sur la surface interne.

- Turbines, corps diffuseurs et diffuseurs en Technopolymère.

- Chemise, arbre avec palier et anneaux d'arasement en acier inoxydable.

- Coussinet de palier en bronze auto-lubrifié par le liquide pompé.

- Garniture mécanique carbone/céramique.

- Accouplement au moteur par manchon rigide.

- Contre-brides filetées livrées en série.

La différence se pose au niveau du moteur. En effet, les pompes à eau KV3, K6 et KV10 possèdent un moteur à accouplement.

Le conseil du pro :

Dans le cadre d’une alimentation en triphasée, il est conseillé d’installer une protection thermique adaptée à l’ampérage de la pompe.

Caractéristiques électriques et hydrauliques de la série 3

Modèle	Nombre de turbines	Caractéristiques électriques							Caractéristiques hydrauliques
		Alimentation	P1 Maxi	P2 Nominale		Ampères	Condensateur		Q m3/h	0	1.8	3.6	5.4	7.2
		50 Hz	kW	kW	HP	A	µF	Vc	l/min	0	30	60	90	120
KV 3/10 M	10	1x220-240V ~	1.77	1.1	1.5	7.8	31.5	450	H (m)	88	77	63.5	45.7	21
KV 3/10 T	10	3x230-400V ~	1.18	1.1	1.5	5.6-3.2	-	-		88	77	63.5	45.7	21
KV 3/12 M	12	1x220-240V ~	2.34	1.5	2	9.6	40	450		105.6	92.4	76.2	54.8	25.2
KV 3/12 T	12	3x230-400V ~	2.06	1.5	2	6.4-3.7	-	-		105.6	92.4	76.2	54.8	25.2
KV 3/15 M	15	1x220-240V ~	2.5	1.85	2.5	11.3	40	450		132	115.5	95.3	68.6	31.5
KV 3/15 T	15	3x230-400V ~	2.6	1.85	2.5	7.5-4.3	-	-		132	115.5	95.3	68.6	31.5
KV 3/18 T	18	3x230-400V ~	3.3	2.2	3	10-5.8	-	-		158.4	138.6	114.3	82.3	37.8

Caractéristiques électriques et hydrauliques de la série 6

Modèle		Caractéristiques électriques							Caractéristiques hydrauliques
		Alimentation	P1 Maxi	P2 Nominale		Ampères	Condensateur		Q m3/h	0	1.8	3.6	5.4	7.2	8.4
		50 Hz	kW	kW	HP	A	µF	Vc	l/min	0	30	60	90	120	140
KV 6/7 M	7	1x220-240V ~	1.68	1.1	1.5	7.5	31.5	450	H (m)	62.3	57.8	51.5	42.5	29.5	18.6
KV 6/7 T	7	3x230-400V ~	1.6	1.1	1.5	5-2.9	-	-		62.3	57.8	51.5	42.5	29.5	18.6
KV 6/9 M	9	1x220-240V ~	2.1	1.5	2	9.4	40	450		80.1	74.3	66.2	54.6	38	23.9
KV 6/9 T	9	3x230-400V ~	2	1.5	2	6.2-3.6	-	-		80.1	74.3	66.2	54.6	38	23.9
KV 6/11 M	11	1x220-240V ~	2.5	1.85	2.5	11.1	40	450		97.9	81	90.8	66.8	46.4	29.2
KV 6/11 T	11	3x230-400V ~	2.9	1.85	2.5	7.3-4.2	-	-		97.9	81	90.8	66.8	46.4	29.2
KV 6/15 T	15	3x230-400V ~	3.3	2.2	3	11-6.3	-	-		133.5	123.8	110.4	91.1	63.3	39.8

Caractéristiques électriques et hydrauliques de la série 10

Modèle		Caractéristiques électriques							Caractéristiques hydrauliques
		Alimentation	P1 Maxi	P2 Nominale		Ampères	Condensateur		Q m3/h	0	1.8	3.6	5.4	7.2	8.4	10.2	12	13.8
		50 Hz	kW	kW	HP	A	µF	Vc	l/min	0	30	60	90	120	140	170	200	230
KV 10/4 M	4	1x220-240V ~	1.9	1.1	1.5	8.3	31.5	450	H (m)	38.2	37.4	36.2	34.4	32	29.7	25.5	20	12.6
KV 10/4 T	4	3x230-400V ~	1.9	1.1	1.5	6.1-3.5	-	-		38.2	37.4	36.2	34.4	32	29.7	25.5	20	12.6
KV 10/5 M	5	1x220-240V ~	2.4	1.5	2	10.4	40	450		47.8	46.8	45.2	43	40	37.2	31.9	25	15.8
KV 10/5 T	5	3x230-400V ~	2.3	1.5	2	6.8-3.9	-	-		47.8	46.8	45.2	43	40	37.2	31.9	25	15.8
KV 10/6 M	6	1x220-240V ~	2.6	1.85	2.5	12.5	40	450		57.3	56.1	54.2	51.6	48	44.6	38.2	30	18.9
KV 10/6 T	6	3x230-400V ~	2.8	1.85	2.5	8.7-5	-	-		57.3	56.1	54.2	51.6	48	44.6	38.2	30	18.9
KV 10/8 T	8	3x230-400V ~	3.7	2.2	3	11.8-6.8	-	-		76.4	74.8	72.3	68.8	64	59.4	51	40	25.2

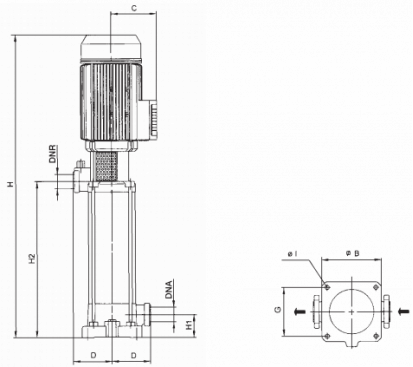

Les dimensions en mm de la gamme de pompe KV

Modèle	B	C	D	G	I	H	H1	H2	DNA	DNR	Volume	Poids
Modèle	B	C	D	G	I	H	H1	H2	DNA	DNR	m³	Kg
KV 3/10	155	111	100	127	11	779	60	472	1"1/4 G	1"1/4 G	0.052	27
KV 3/12	155	M 116 T 111	100	127	11	M 917 T 843	60	536	1"1/4 G	1"1/4 G	0.052	30
KV 3/15	155	116	100	127	11	1013	60	632	1"1/4 G	1"1/4 G	0.065	32
KV 3/18	155	116	100	127	11	1109	60	728	1"1/4 G	1"1/4 G	0.065	36
KV 6/7	155	111	100	127	11	683	60	376	1"1/4 G	1"1/4 G	0.052	26
KV 6/9	155	M 116 T 111	100	127	11	M 821 T 747	60	440	1"1/4 G	1"1/4 G	0.052	29
KV 6/11	155	116	100	127	11	885	60	504	1"1/4 G	1"1/4 G	0.052	29
KV 6/15	155	116	100	127	11	1013	60	632	1"1/4 G	1"1/4 G	0.065	35
KV 10/4	155	111	100	127	11	587	60	280	1"1/4 G	1"1/4 G	0.038	24
KV 10/5	155	M 116 T 111	100	127	11	M 693 T 619	60	312	1"1/4 G	1"1/4 G	M 0.038 T 0.052	26
KV 10/6	155	M 116 T 111	100	127	11	725	60	344	1"1/4 G	1"1/4 G	0.052	28
KV 10/8	155	116	100	127	11	789	60	408	1"1/4 G	1"1/4 G	0.052	30
